Merilniki DC in AC napetosti ali tokov z vrtljivo tuljavico in usmernikom CQ
Merilniki DC in AC napetosti ali tokov z vrtljivo tuljavico in usmernikom CQ
Merilniki z vrtljivo tuljavico in usmernikom so namenjeni za merjenje izmeničnih tokov ali napetosti v frekvenčnem območju 40…65 Hz (višja frekvenčna območja po naročilu), kjer se zahteva majhna poraba merilnika. Merijo srednjo vrednost usmerjenega toka ali napetosti, skala pa je izrisana v efektivnih vrednostih pri sinusni obliki merjene veličine. Popačenje oziroma odstopanje od sinusne oblike za več kot en odstotek povzroči dodatne pogreške. Številčnica je izmenljiva. Razred točnosti je 1,5.
Na voljo so z različnimi čelnimi okvirji:
CQ 0507 – 45 x 45 mm
CQ 0407 – 48 x 48 mm
CQ 0307 – 72 x 72 mm

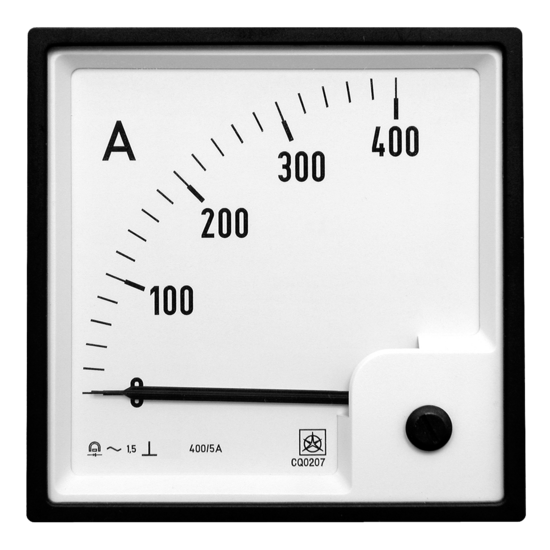

CQ 0207 – 96 x 96 mm
CQ 0107 – 144 x 144 mm
CQ 2507 – 45 x 45 mm
CQ 2407 – 48 x 48 mm
CQ 2307 – 72 x 72 mm
CQ 2207 – 96 x 96 mm
CQ 2107 – 144 x 144 mm
CQ 3207 – 96 x 96 mm (vgrajen 4-stopenjski preklopnik in omogoča merjenje toka v treh posameznih fazah)
Številčnica je lahko 90-stopinjska pri CQ 0x07 in 240-stopinjska pri CQ 2x07.
Po Vaših željah lahko izdelamo posebne merilnike.
